大象M3-MOTOR-V1.04-免费版4档卡丁车固件.bin

大象M3-MOTOR-V1.05-免费版4档卡丁车固件.bin

大象M3-MOTOR-V1.06-免费版4档卡丁车固件.bin

大象M3-MOTOR-V1.07-免费版4档卡丁车固件.bin（多剪一个引脚、多2条飞线）

小米九号Min_Driv V1.A-免费版4档卡丁车固件.bin

小米九号Min_Driv V1.B-免费版4档卡丁车固件.bin

小象M1-MOTOR-V2.01-免费版4档卡丁车固件.bin

小象M1-MOTOR-V2.04-免费版4档卡丁车固件.bin

小象M1-MOTOR-V2.05-免费版4档卡丁车固件.bin（多剪一个引脚、多2条飞线）

小象M3-MOTOR-V2.03-免费版4档卡丁车固件.bin

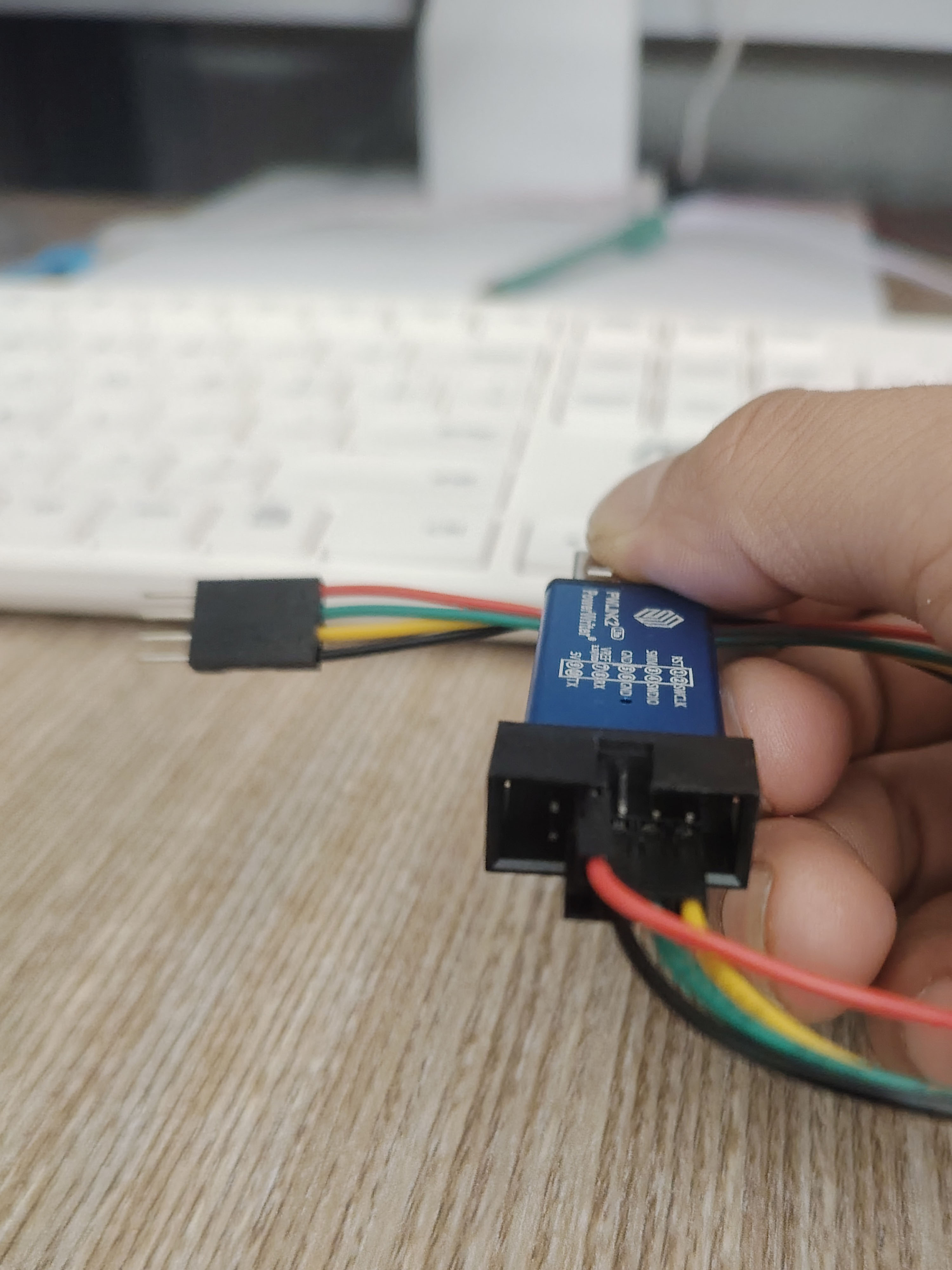

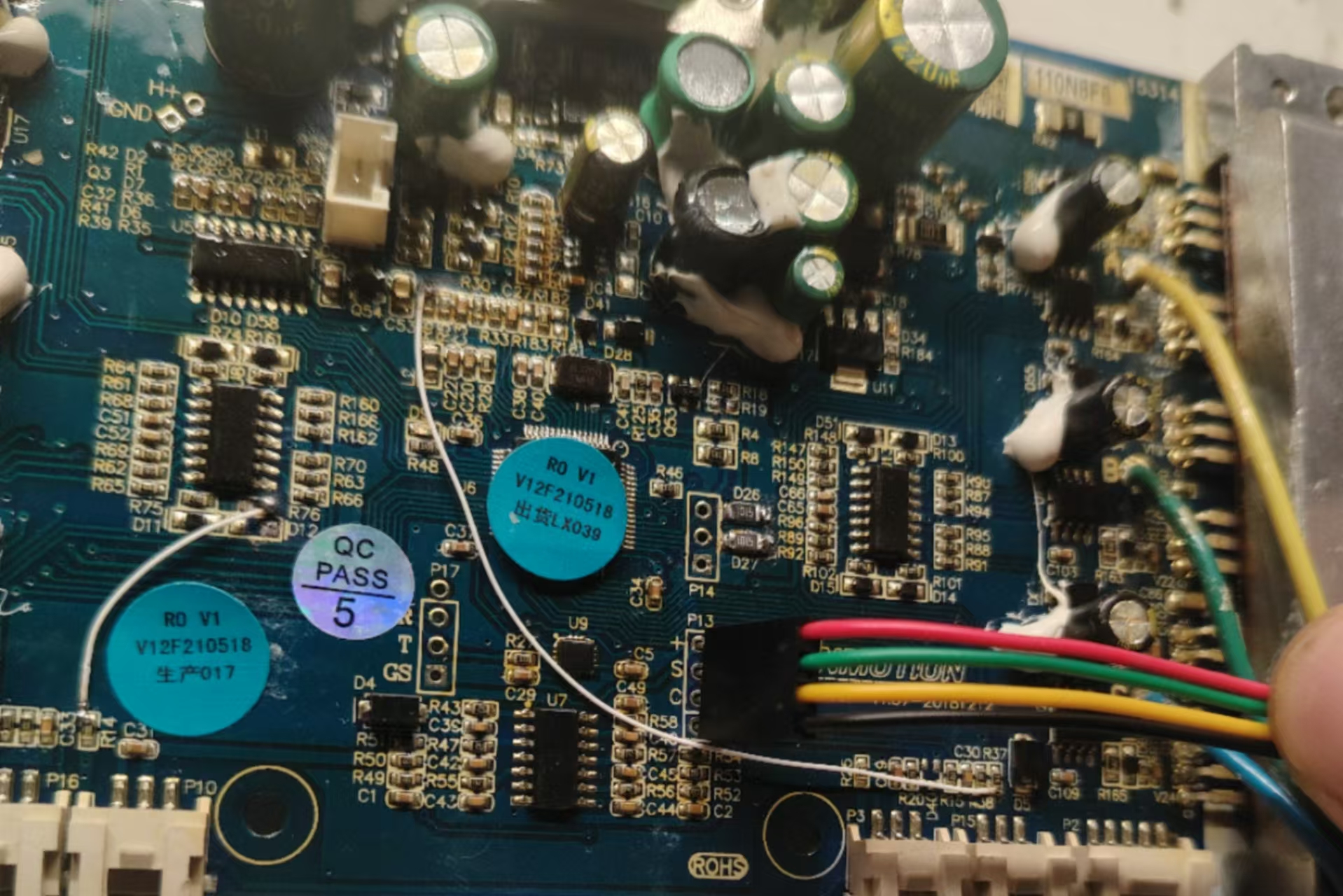

pwlink下载器的与主板的连接：

_cgi-bin_mmwebwx-bin_webwxgetmsgimg__&MsgID=1513345158297074304&skey=@crypt_58daad7e_85ced99170970abc904ea7564e695162&mmweb_appid=wx_webfilehelper.jpgdefault (5).jpg


主板飞线及改造：


1、R26/R27更换为512电阻。

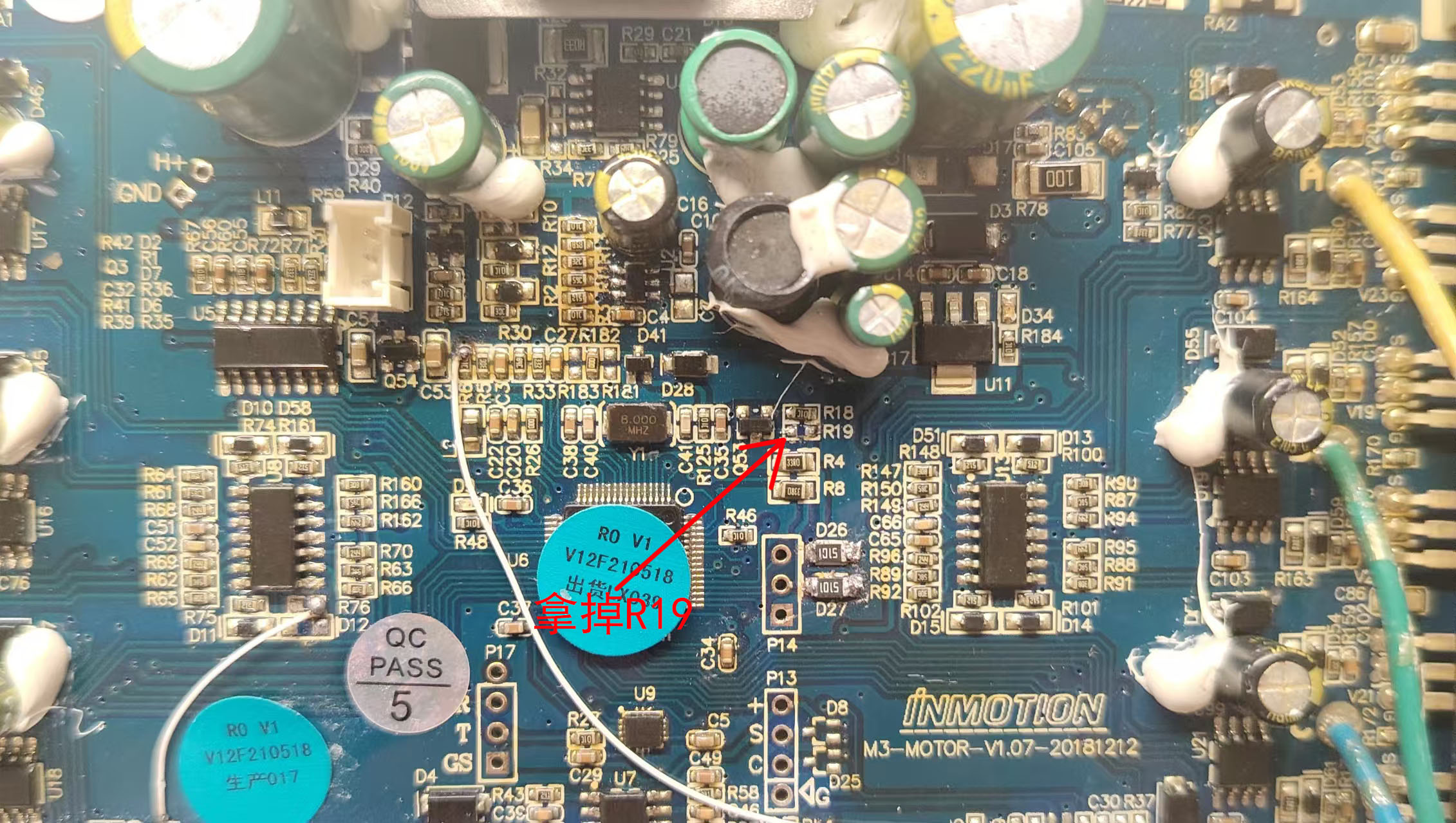

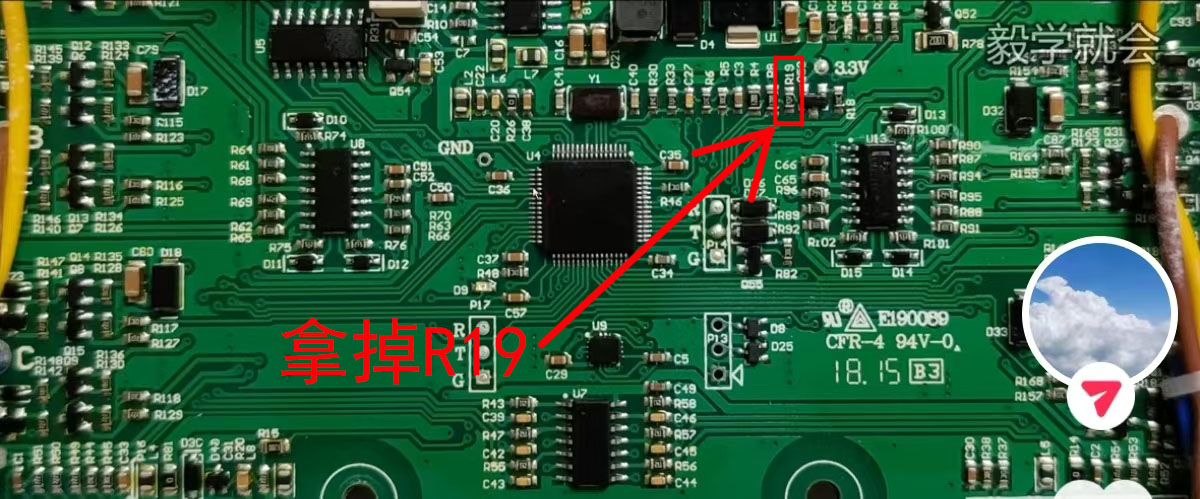

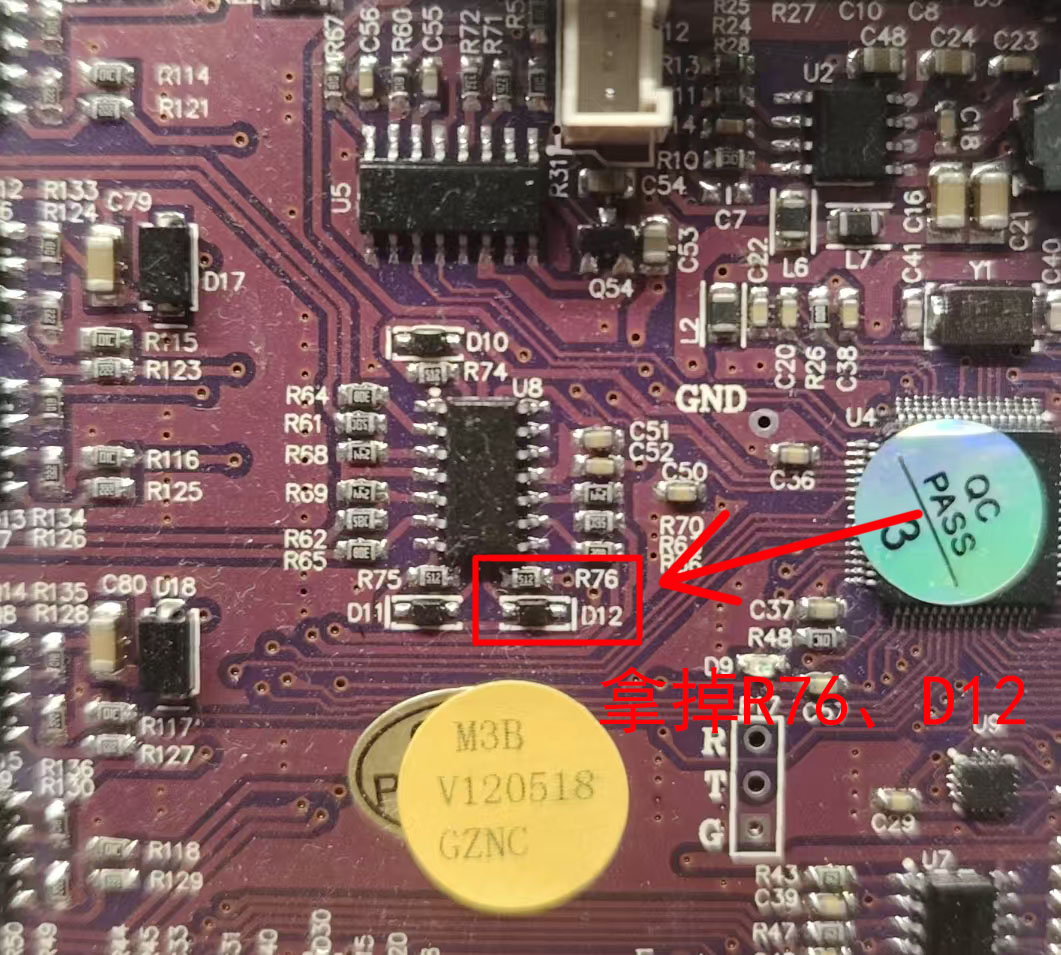

2、拿掉R76、D12、R19。

default (1).jpgdef33ault.jpg

_cgi-bin_mmwebwx-bin_webwxgetmsgimg__&MsgID=8383669873174324864&skey=@crypt_58daad7e_39b4b0a1dae8be549f4e658420e9ea2f&mmweb_appid=wx_webfilehelper.jpg

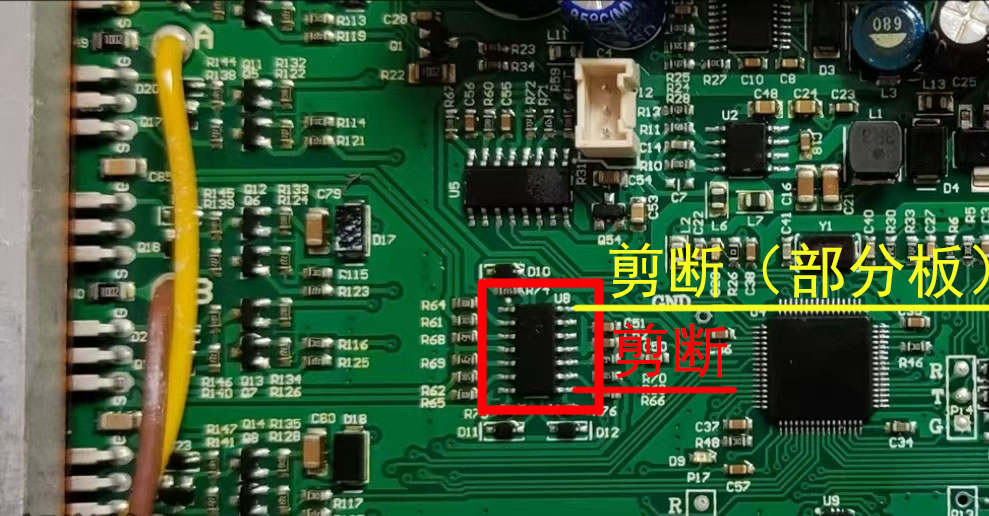

3、剪U8芯片的引脚

default (3).jpg

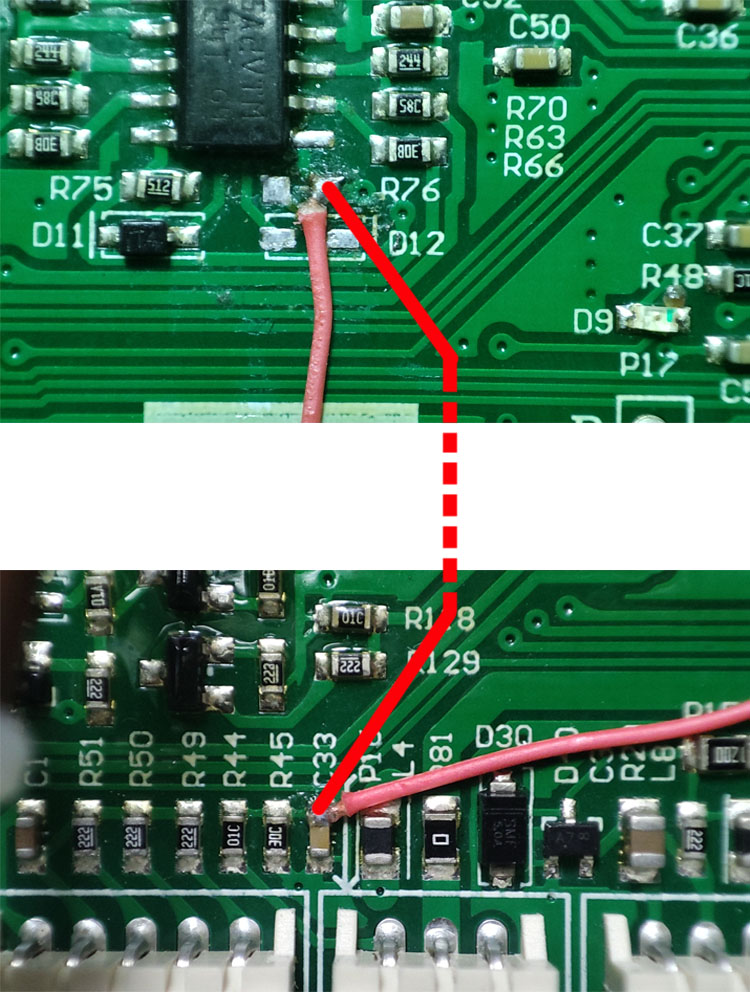

4、飞线1，R76右到C33上

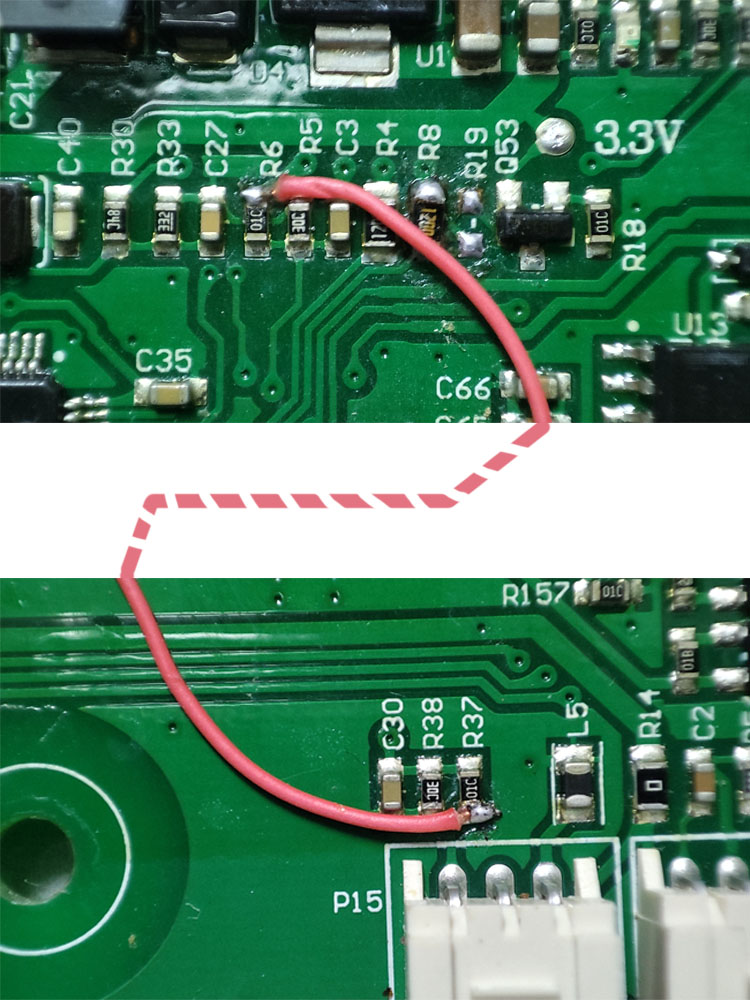

飞行2，R6上到R37下

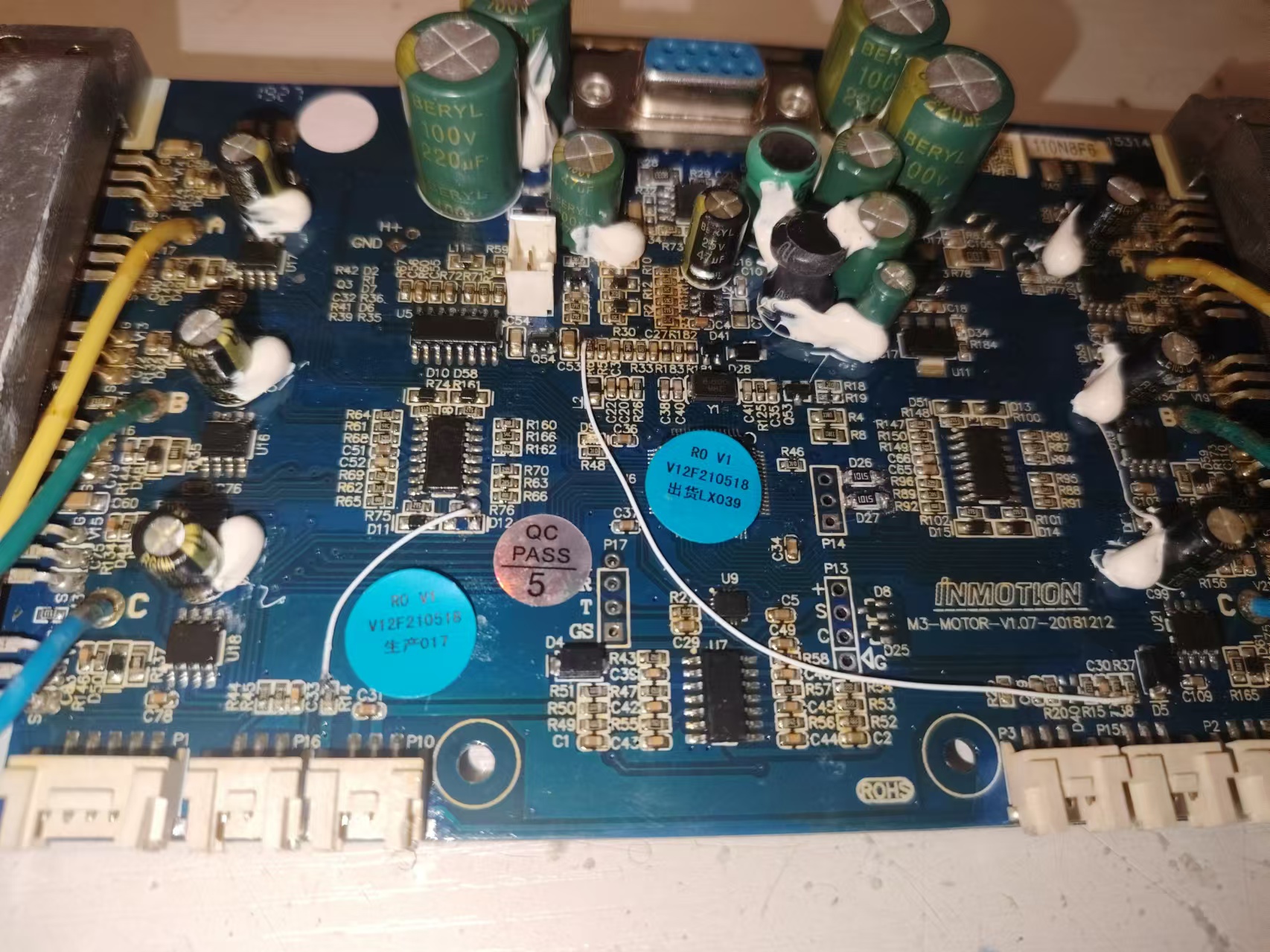

到这里一部分版本的主板的改造处理就完工了，完工主板参考下图。

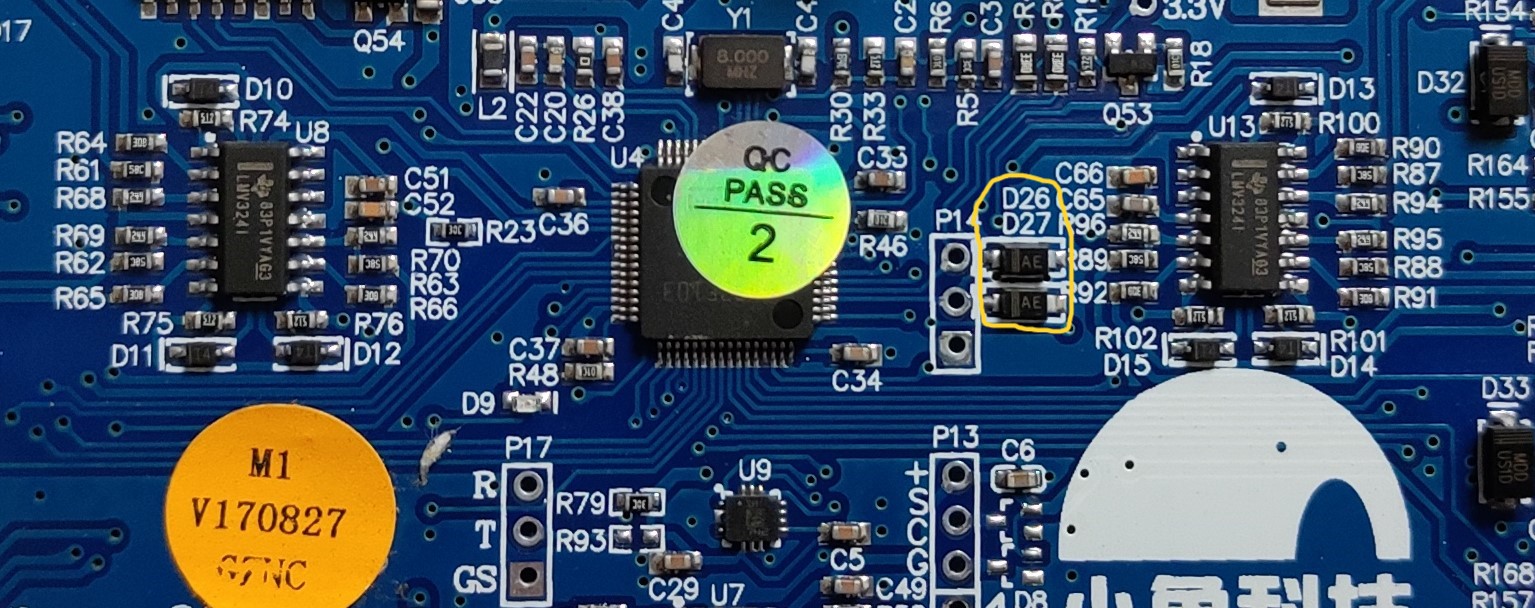

需要多2条飞线版本的主板（大象1.07、小象2.05），看以下内容，不需要的不用看。

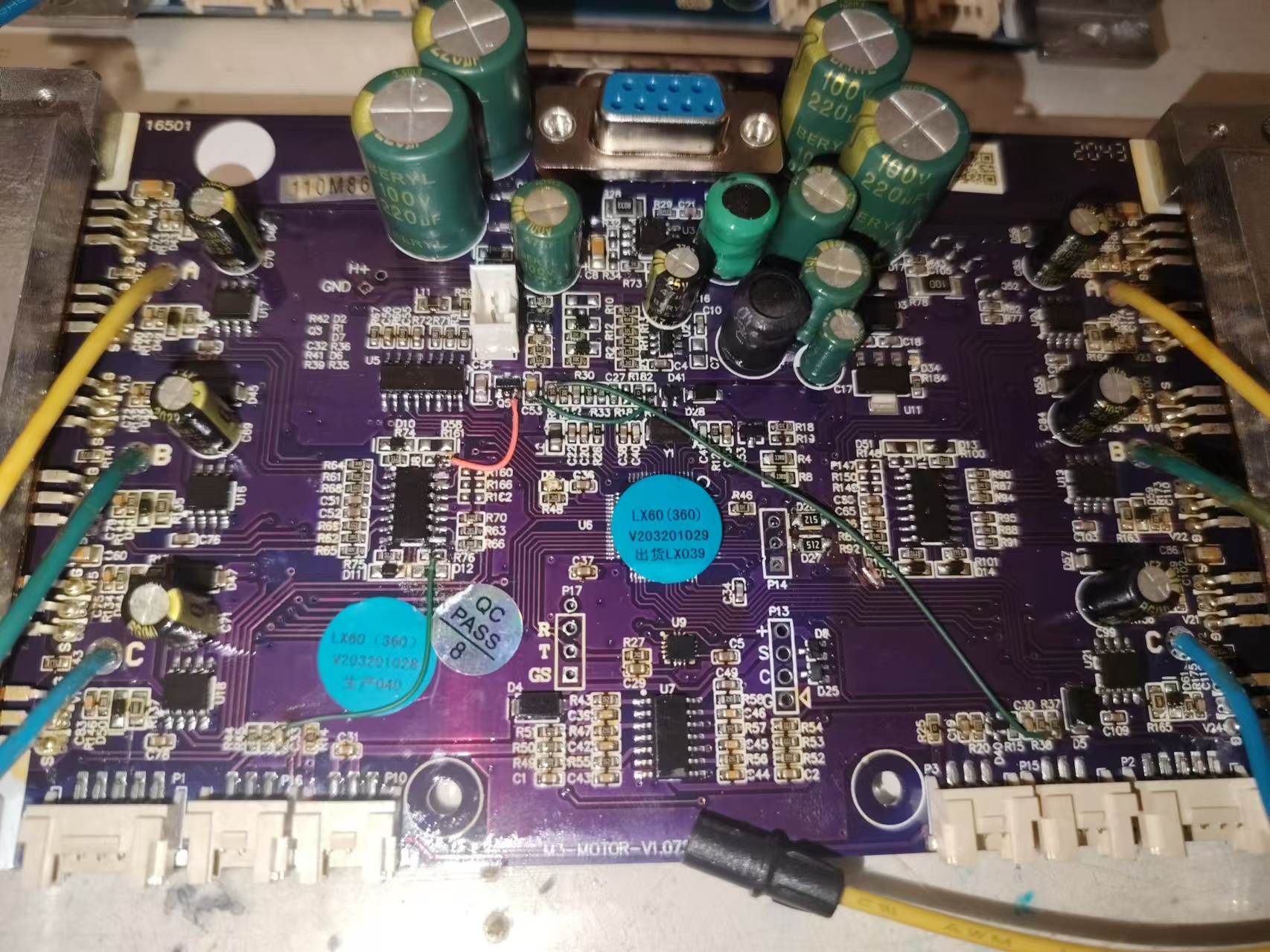

多的两条飞线参考下图。
